Descrição

u-X360J – Analisador de Tensão Residual por Raios X

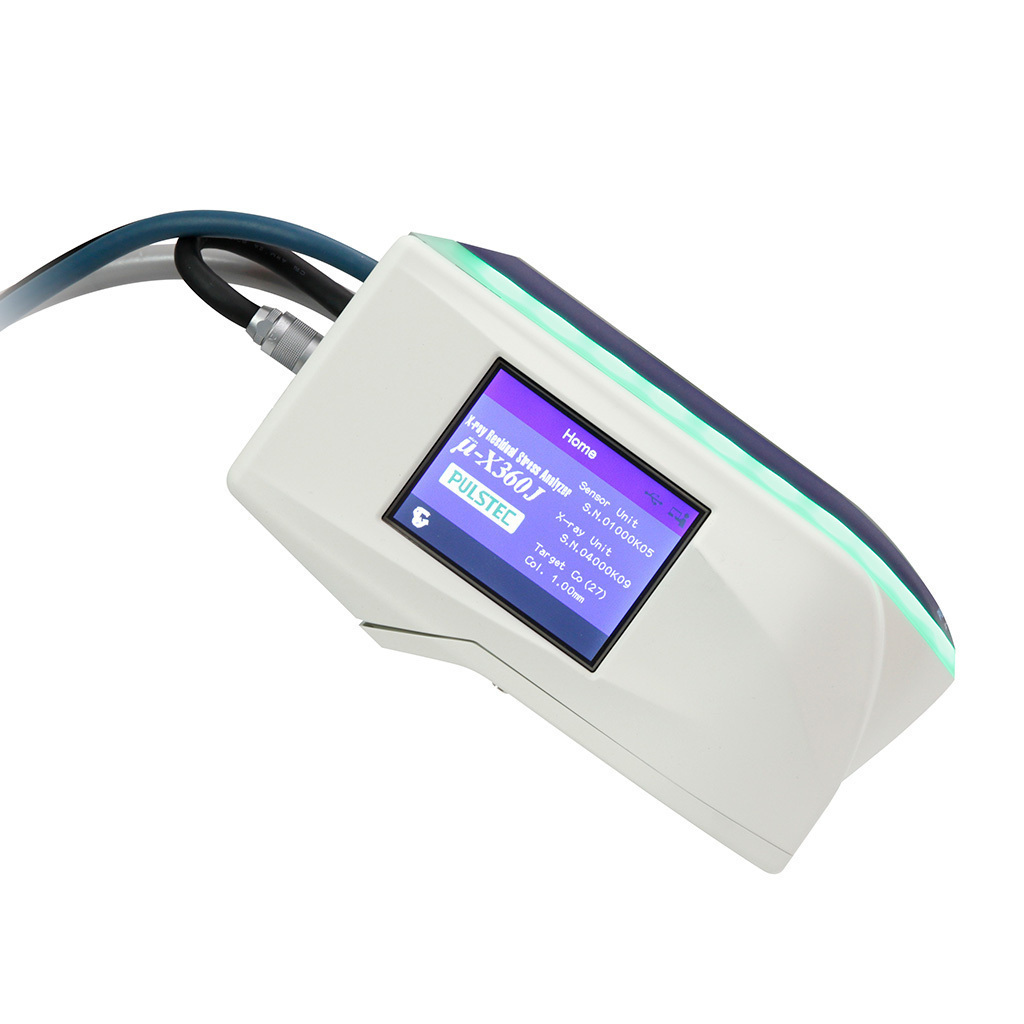

O μ-X360J é um analisador de tensão residual portátil que utiliza tecnologia de raios X para medições não destrutivas. Com um design compacto e leve, este equipamento oferece alta precisão na análise de tensão residual, largura a meia altura (FWHM) e austenita retida (opcional), sendo ideal para aplicações industriais e ensaios em campo.

Medições e Caracterização de Materiais

O u-X360J realiza medições precisas de tensão residual e outros parâmetros estruturais através da análise difratométrica dos raios X. O sistema permite um fácil posicionamento da amostra e um tempo de medição reduzido, aproximadamente 40 segundos para amostras ferríticas.

Principais Aplicações

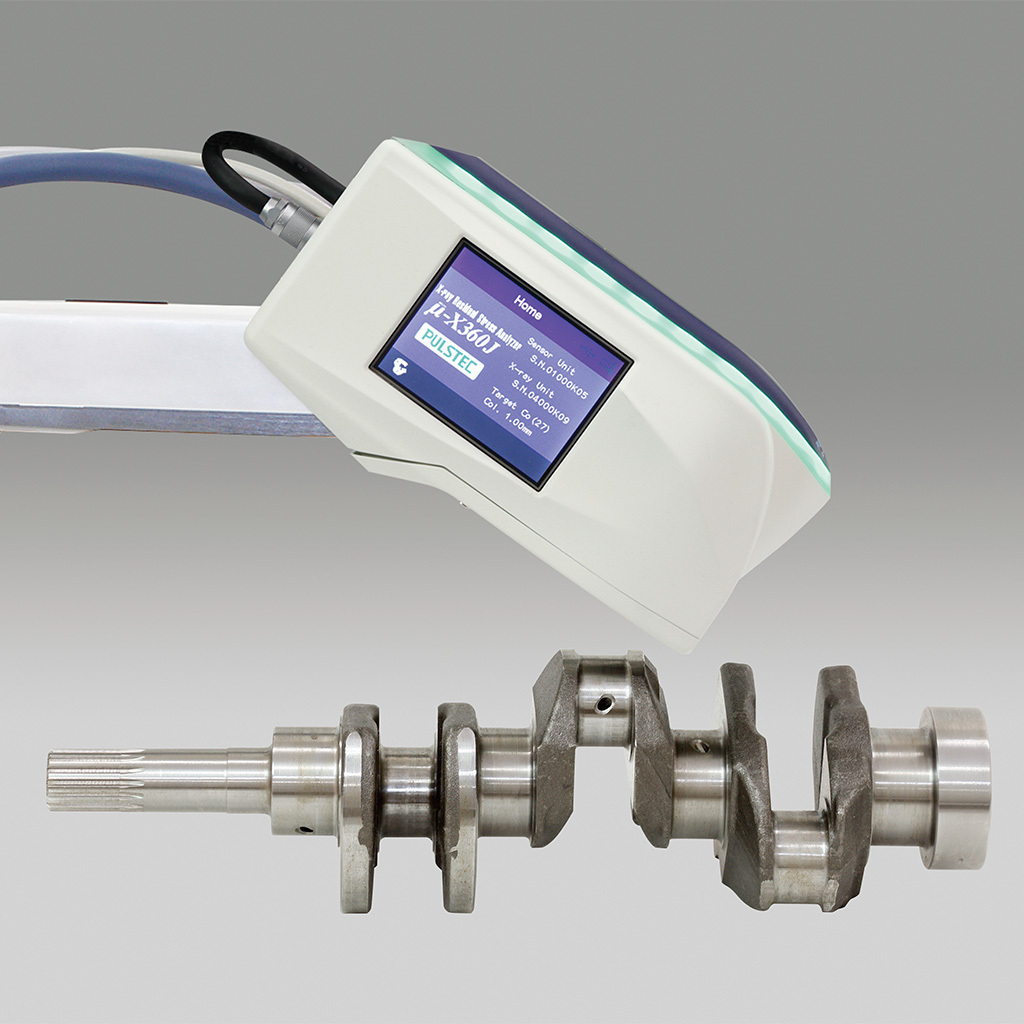

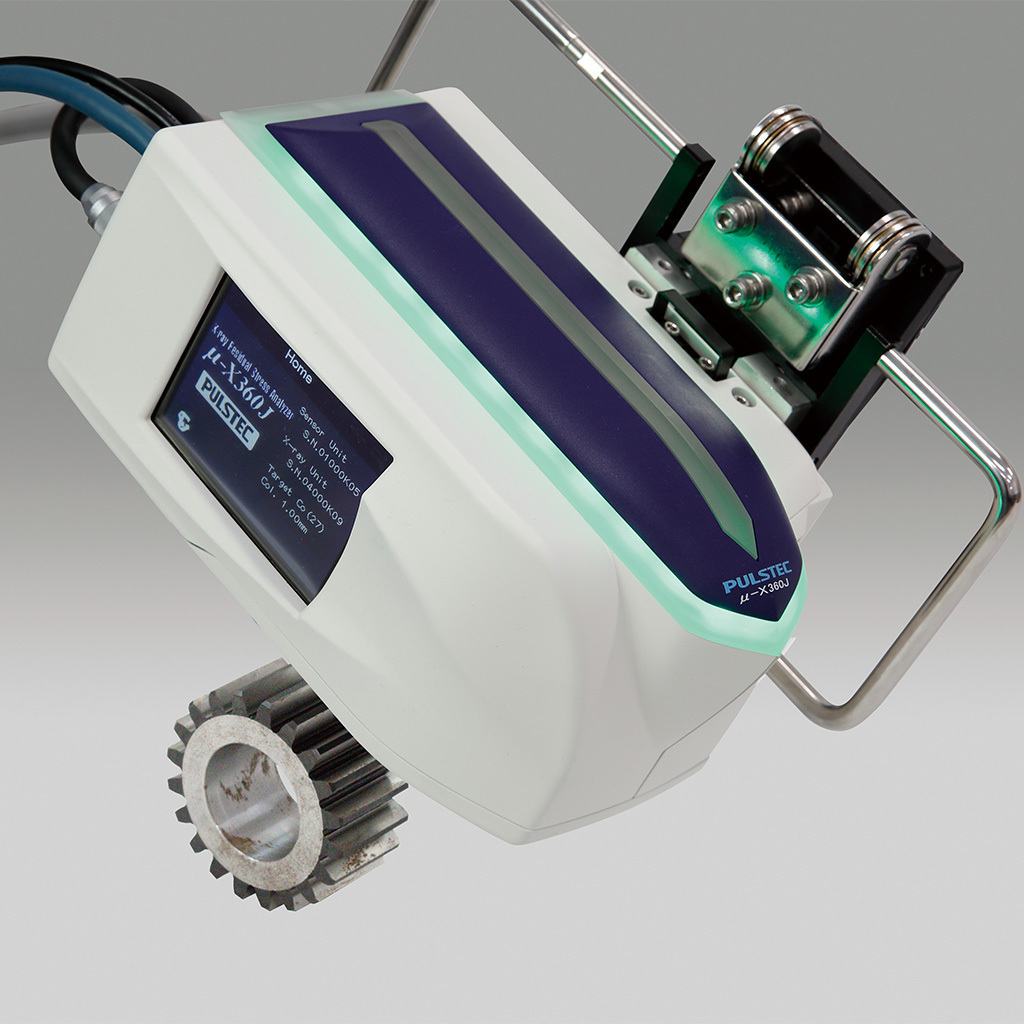

• Análise de tensão residual em peças metálicas, engrenagens, molas e virabrequins.

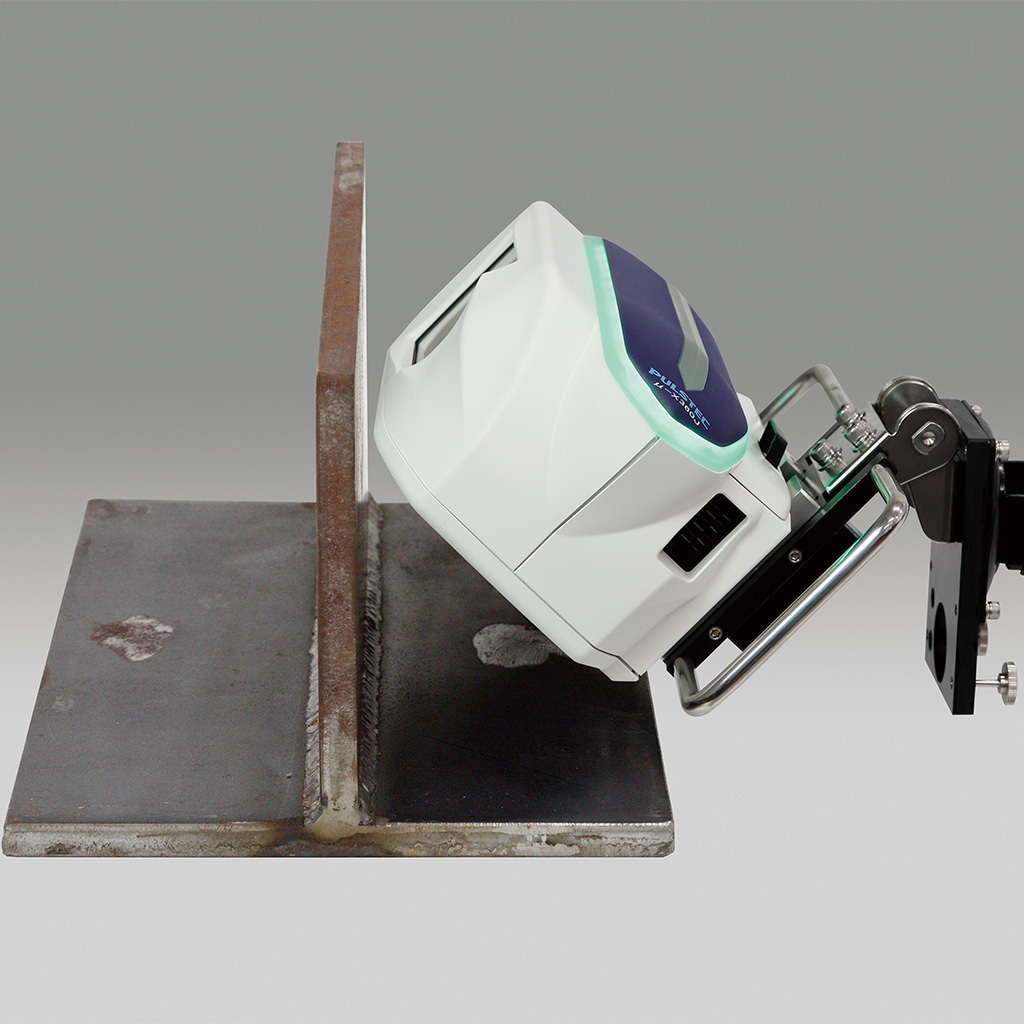

• Avaliação de cordões de solda, incluindo HAZ e regiões de fusão.
• Monitoramento de tratamentos térmicos e conformação plástica.
• Controle de qualidade em processos de manufatura avançada.
• Verificação de integridade estrutural em componentes e equipamentos.

Recursos Técnicos e Diferenciais

• Portabilidade e leveza: sensor de apenas 3 kg e unidade de alimentação de 5,1 kg.
• Medição rápida: tempo de análise de aproximadamente 40 segundos.
• Unidade de oscilação integrada: melhora a precisão da medição por meio do controle de ângulo de exposição.

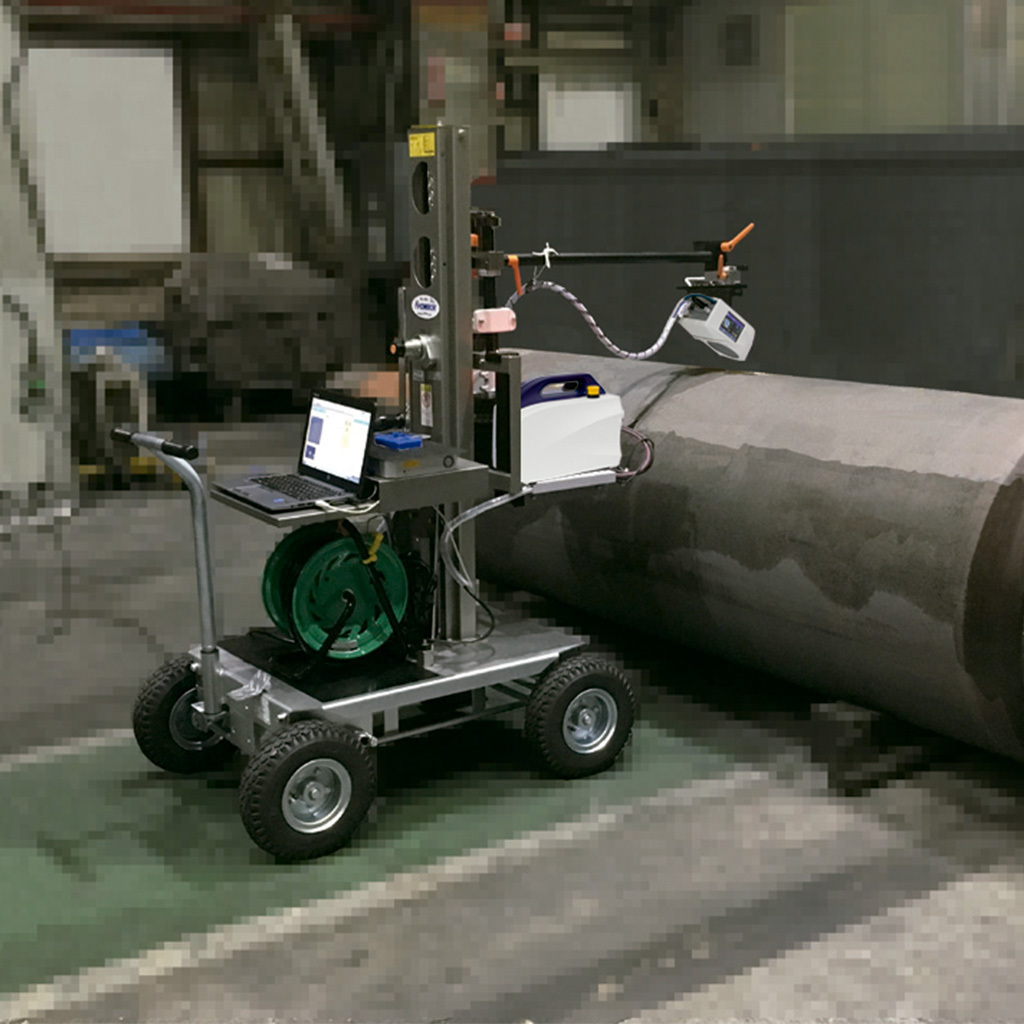

• Uso externo e medições em campo: sistema portátil com maleta de transporte e bateria opcional.
• Visualização avançada dos resultados: dados exibidos por análise de espectros e processamento de imagem.
• Ampla compatibilidade com materiais: capaz de medir amostras com diâmetros internos a partir de 170 mm.

Especificações Técnicas

• Tipos de medição: Tensão residual, largura a meia altura (FWHM) e austenita retida (opcional).
• Método de medição: Exposição de raio X com técnica de incidência angular.
• Fonte de raios X: 30 kV / 1,6mA.
• Dimensão da iluminação: Aproximadamente 2,0 mm.
• Refrigeração: Sistema de refrigeração a ar.
• Alimentação elétrica: AC 100–240V, 50/60 Hz, potência de 130W.
• Distância máxima de medição: 70 mm.

Acessórios Opcionais

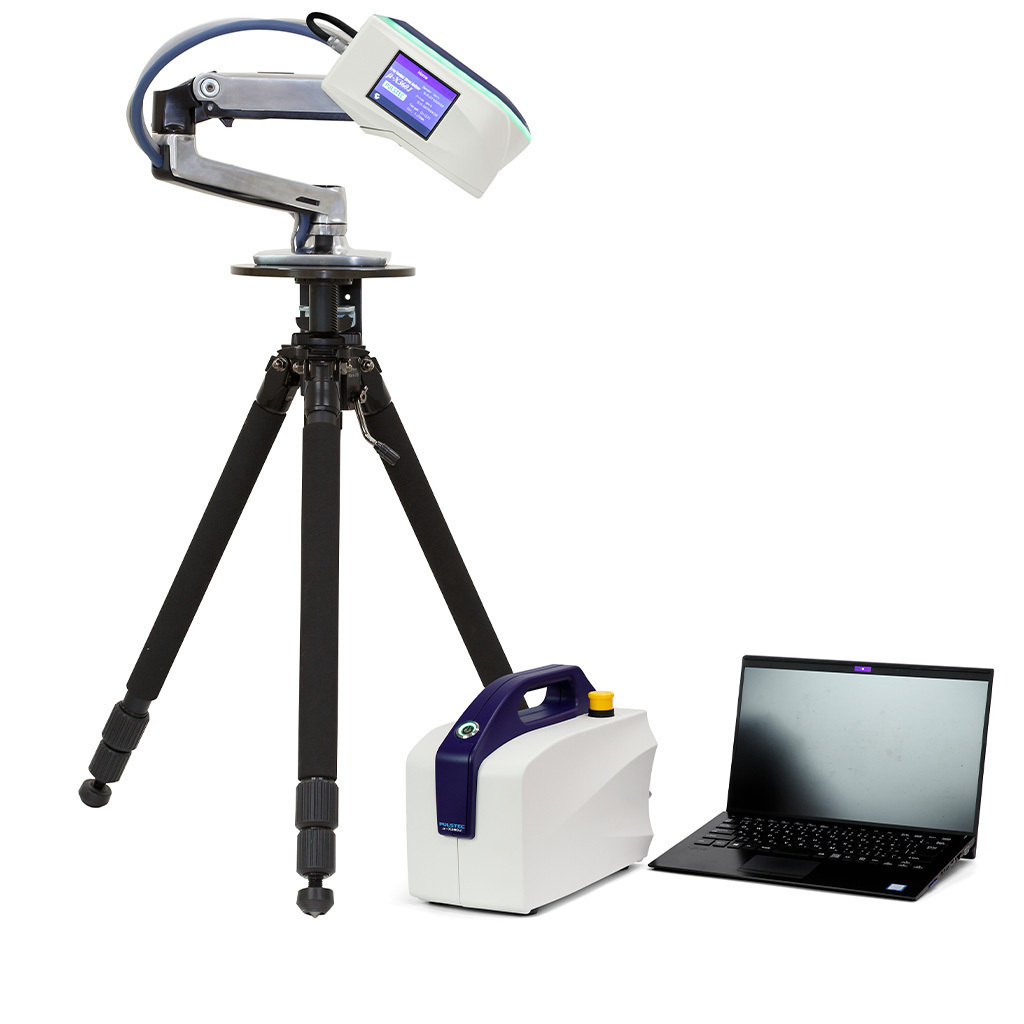

• Braço flexível para medições em diferentes ângulos.
• Maleta de transporte reforçada.
• Gabinete de segurança para ambientes controlados.
• Bateria portátil para medições em campo.
• Conjunto de tubos de raios X: Cr, V, Cu, Co, Mn.
• Polidor eletroquímico para preparação de amostras.
