METRIOS Sistema de Medición Óptica Digital y Automática

Descripción

METRIOS realiza mediciones mediante un sistema óptico sin contacto. El sistema consta de un sensor de alta resolución y tres sistemas de iluminación diferentes.

Retroiluminación telecéntrica
Para una precisión de perfil máxima.

Iluminador episcópico coaxial
El iluminador episcópico coaxial integrado es ideal para la iluminación uniforme de superficies, permitiendo medir cada detalle de la superficie, como agujeros ciegos o inscripciones y marcas. A diferencia de otros sistemas de medición, el iluminador episcópico coaxial es una característica estándar de METRIOS, eliminando la necesidad de opciones adicionales voluminosas y costosas.

Iluminador anular con hasta 640 LED
Programable para hasta 16 sectores. Con dos anillos con diferentes ángulos de inclinación, el iluminador anular ilumina la pieza desde cualquier ángulo. Es ajustable en altura y puede detectar chaflanes u otros elementos en la superficie. Esta potente solución de iluminación, única en su categoría, supera las condiciones de iluminación ambiental.

Características

+VELOCIDAD
Realiza incluso mediciones complejas en segundos. Distancias, radios, diámetros, ángulos, rectitud, circularidad, así como elementos construidos sobre líneas virtuales mediante gestos en la pantalla táctil.

+INTUITIVO
Un simple e intuitivo clic genera todas las mediciones necesarias.

+VERSATILIDAD
Diseñado para medir cualquier cosa, desde componentes metálicos hasta materiales deformables.

+OBJETIVIDAD
Resultados consistentes, no condicionados por el operador.

+PERSONALIZADO
Desarrollo de software interno para satisfacer las necesidades del usuario.

Software de Medición

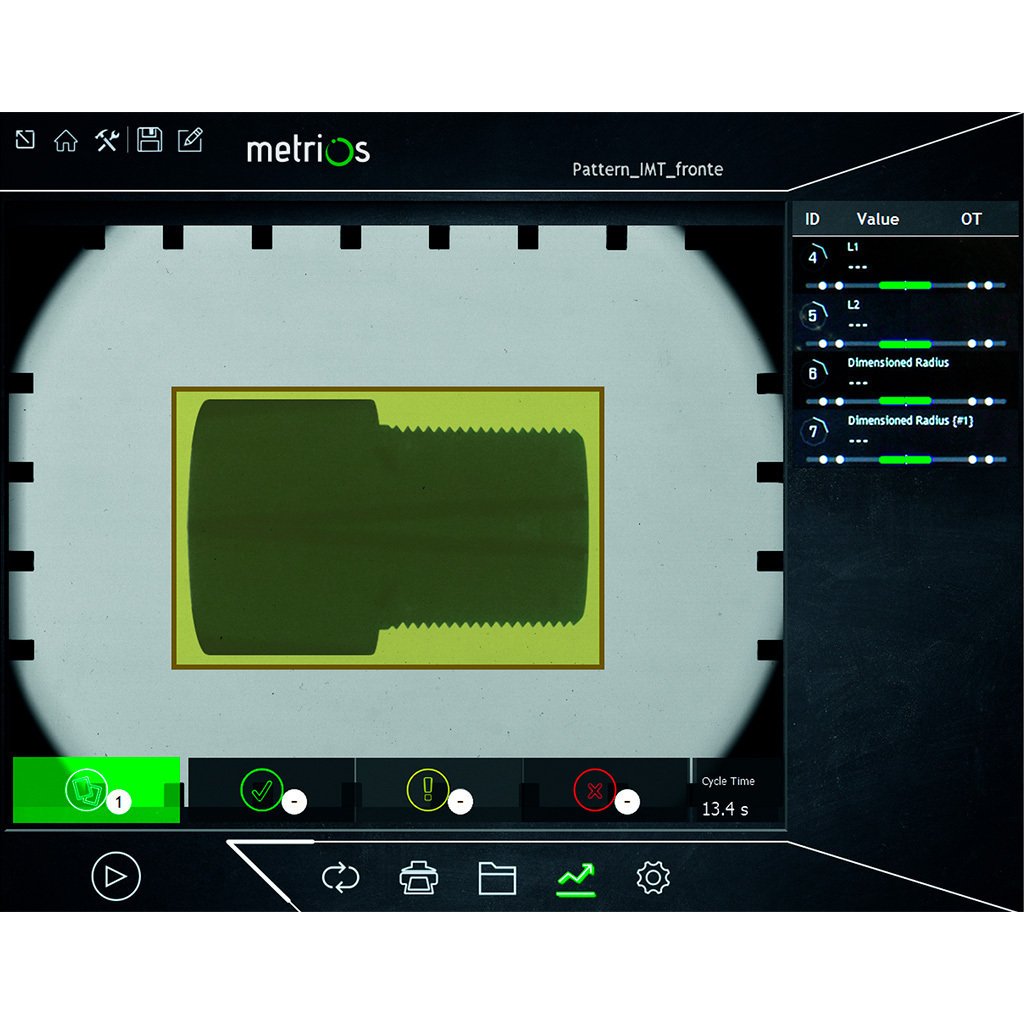

Muy práctico e intuitivo, no requiere operadores especializados. El monitor proporciona un resultado inmediato de clasificación de aprobado/reprobado. El operador observa la imagen en vivo de la pieza directamente en la pantalla y tiene la misma experiencia práctica que con un proyector de perfiles. Las mediciones resaltadas por el programa se muestran en la imagen en vivo del elemento. Esta función proporciona al operador un control inmediato.

Las Máquinas METRIOS

METRIOS (campo de visión de 95 x 65 mm): Alta resolución para piezas/componentes pequeños y medianos.

METRIOS HD (campo de visión de 23 x 23 mm): La resolución más alta de la serie. Captura los detalles más finos en micropiezas/componentes.

METRIOS CROSS (campo de visión de 95 x 65 mm): Guía deslizante en los ejes X e Y. Amplia área de trabajo y alta resolución en todo el campo de visión.

METRIOS HD CROSS (campo de visión de 23 x 23 mm): La resolución más alta de la serie. Guía deslizante en los ejes X e Y.

METRIOS 332 (campo de visión de 47 x 47 mm): Velocidad y facilidad de uso con precisión y amplias capacidades en un único instrumento de taller.
